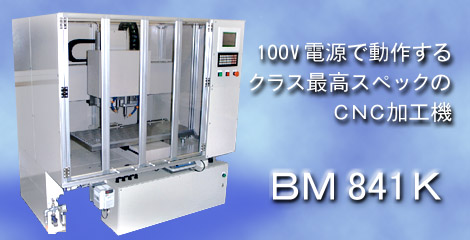

BM841K
モデリングマシン・CNCルータ・彫刻機、各種加工に対応 ・出力750W、主軸振れ1μm以下の高性能主軸搭載 ・位置決め伝導方式はダブルナット式ボールネジでノンバックラッシュ ・繰返し位置決め精度は0.01mmをクリア ・大型カラー液晶パネルで操作性UP ・堅牢なキーボード(40キー)で作業効率UP ・マシン単体でNCデータの作成・編集・設定も可能 ・工具径補正(G40 G41 G42)、工具長補正(G43 G49)、 ワークオフセット(G54〜G59)の他にも、加工時に便利な機能をサポート ・原点復帰はワンボタンで行えるなど操作性にすぐれ、 ハイコストパフォーマンスを実現 ・データ転送はDNC、メモリー転送し加工パターンを選びません。 (パソコンは別途必要) ・プログラム(Gコード)は付属のソフトでPoint To Pointティーチングでも作成可能 余裕のスペックでウッド・プラスチック・アルミの3D加工領域を体感ください。 |
BM841K 仕様
ストローク | 800(最大1000)mm(X) 400(最大2000)mm(Y) 400(最大400)mm(Z) |
テーブルサイズ | 800mm(X) , 400mm(Y) |
取付ワークサイズ | 800mm(X) , 任意(Y) , 100mm(Z) |
最高速度(m/min) | 12(X) , 12(Y) , 12(Z) |
駆動源 | ACサーボモータ |
伝導方式 | ボールネジ(ダブルナット式) + DF組合せベアリング |
繰返し位置決め精度 | ±0.01mm |
積載ワーク重量 | 60kg |
CNC装置(FairCNC) | 同時3軸 Gコード対応 RS232Cインターフェース |
主軸 | 0.75Kw |
回転数 | 3000-18000rpm(一定トルク) オプション 5000rpm |
軸芯振れ | 0.01mm以内 |
電源 | AC100V |
重量 | 680Kg |
機械サイズ | 幅 1400mm , 奥行 1000mm 高さ 1500mm |
BM841K オプション
計測センサー
|
|||
スピンドルモータ
|
|||
Z補正センサー
|
|||
集塵ユニット
|
|||
付加制御軸
|
|||
吸着テーブル
|
|||
Tスロットテーブル
|
|||
その他、クーラント・スプラッシュガード・回転数プログラム制御 オートツールチェンジ・タッパー軸 etc 対応可能です。 |
