BM844AL

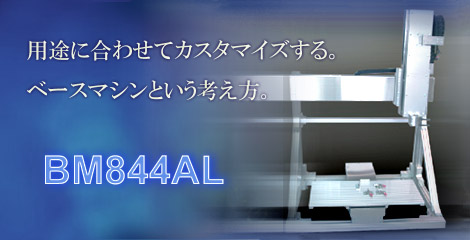

NCコントローラー付、Gコード対応の3軸ベースマシンです。 ヘッドに様々なツールの取付を可能とし、装置本体にはアルミフレームを使用。 複雑な制御が必要な専用機のベースとしてもご利用いただけます。 用途に合わせたツールの取付け、カスタマイズは弊社でも行っております。

BM844AL 仕様

ストローク	800mm(X)　,　400mm(Y)　,　400mm(Z)
取付ワークサイズ	1000mm(X) , 任意(Y)　, 400mm(Z)
最高速度(m/min)	12(X) , 12(Y) , 12(Z)
駆動源	ACサーボモータ
伝導方式	ボールネジ
繰返し位置決め精度	±0.01mm
CNC装置(FairCNC)	同時3軸  Gコード対応 　RS232Cインターフェース
電源	AC100V
ヘッド取付部	外形φ42　コレット取付用割クランプ

BM844AL オプション

計測センサー ワークサイズ等をXYZ3軸で計測することができます。 計測された値はRS232C出力することや加工データに反映させることができます。

スピンドルモータ エンドミルを取付けることにより切削加工が出来ます。 主軸と同等の進振れ精度1μm以内で微小ドリル加工にも対応します。      回転数　　MAX80000rpm      出力　 　　750W

Z補正センサー ツールやスピンドルの取替え等による刃物のずれを自動補正させます。

ディスペンサー ディスペンサーを取り付けることによりディスペンス装置になります。 ディスペンスのために必要なGコードは付属ティーチング装置により簡単に作成することができます。

付加制御軸 ■第2Ｚ軸      計測+加工、ワークチャック+ディスペンスといった複数の加工をこなす為の追加ヘッドです。刃物等を手作業で取り替えること無しに複数の作業をこなすことができます。 ■テーブル上回転テーブルθ軸      ワークを回転させて位置決めを行い4面を加工します。

吸着テーブル 板状ワークを固定するための真空ポンプ式吸着テーブルです。 幅600mm×奥行き300mm×高さ40mm

Ｔスロットテーブル アルミ製　Ｔスロットピッチ　30mm 幅600mm×奥行き300mm×高さ40mm

その他、クーラント・スプラッシュガード・回転数プログラム制御  オートツールチェンジ・タッパー軸　etc 対応可能です。
